2010年重庆中考物理试题及参考答案下载



三、实验题

16.我们在学习和生活中，常常看到下面类似情形：

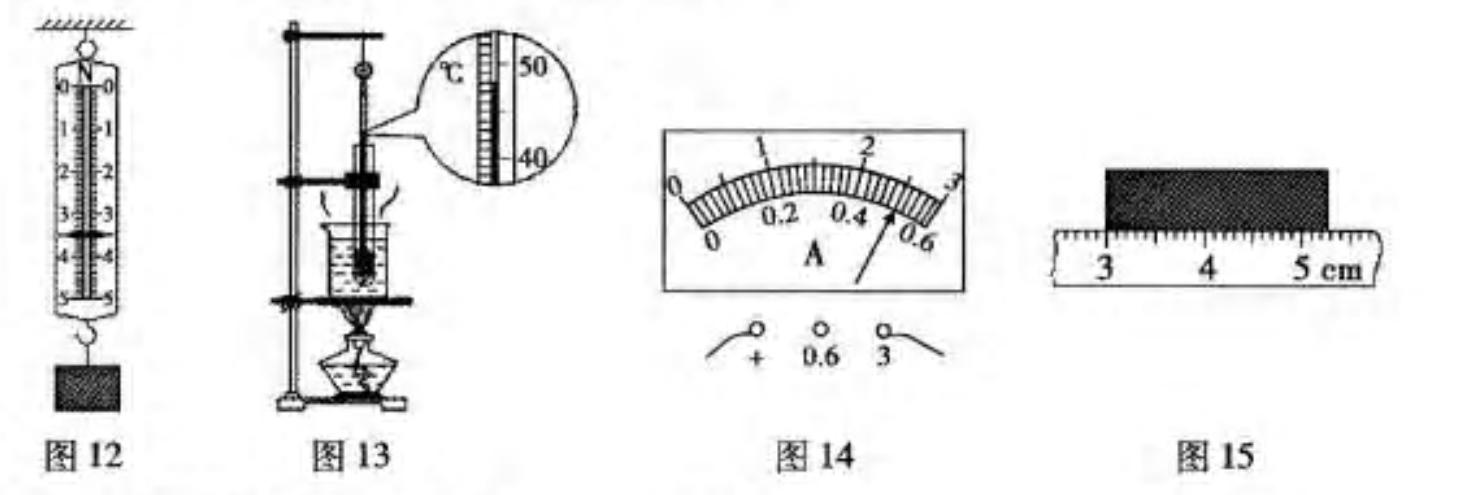

（1）图12中弹簧测力计的示数是      N。

（2）图13中温度计的示数是       ℃；

（3）图14中电流表指针所指的示数为        A；

（4）图15中物体的长为              cm。

17.五一节，教物理的晓丽老师在解放碑百货店买了一个金灿灿的实心饰品，同学们特别想知道这个饰品是否是纯金的（ρ_金=19.3×10³kg/m³）。他们选用托盘天平、量筒、细线、烧杯和水等，进行了如下的实验操作：

A.把托盘天平放在水平桌面上；

B.把游码放在标尺的零刻度线处，调节横梁上的平衡螺母，使横梁在水平位置平衡；

C.将饰品用细线系好后慢慢地放入量筒中，并记下水和饰品的总体积

D.在量筒中倒入适量的水，并记下水的体积；

E.将饰品放在左盘中，在右盘中增减砝码并移动游码直至横梁在水平位置平衡。

请你帮组同学们回答下面五个问题：

（1）正确的实验操作顺序是：A、B                （余下步骤请用字母序号填出）；

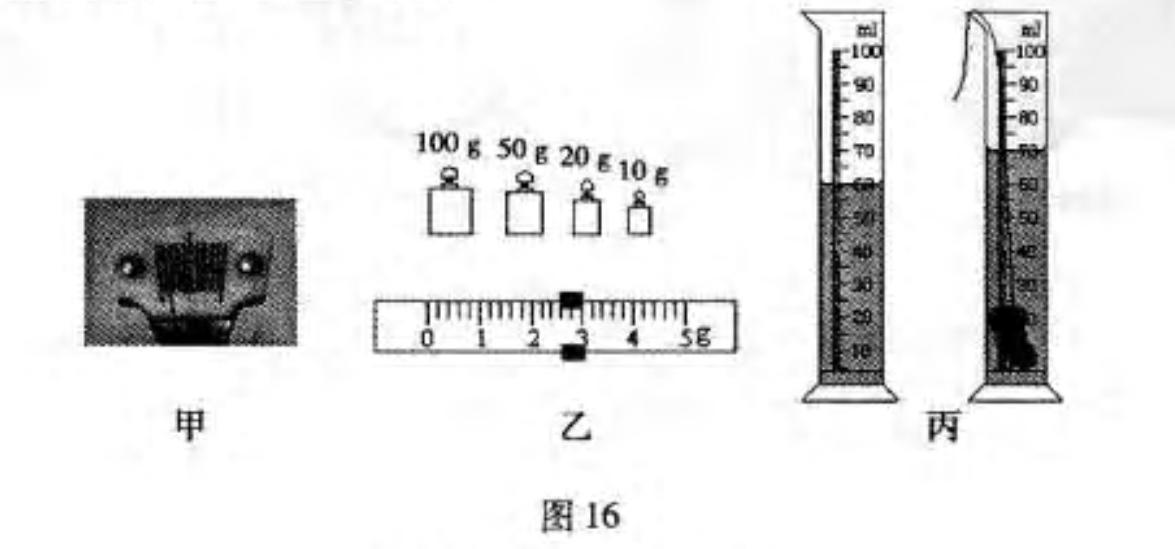

（2）在调节平衡螺母时，发现指针偏向分度盘的左侧，如图16甲所示。此时应将平衡螺母向     端调节（选填“左或右”），直到指着指向分度盘的中央。

（3）用调好的天平称量饰品的质量，当天平再次平衡时，右盘中砝码的质量和游码的位置如图16乙所示，则饰品的质量是         g；用细线拴好饰品放入装有适量水的量筒中，如图16丙所示，则饰品的体积是       cm³；

（4）通过计算可知饰品的密度为           g/cm³，由此可以确定饰品不是纯金的；

（5”适量的水”的含义是                                                         。

18.楠楠同学在资料上看到了一份材料，某大学物理系的同学再测定额定电压为2.5V小灯泡的电阻的实验中，得到部分U和I的数据如下表所示：

实验次数	1	2	3	4	5	6
U/V	0.20	0.80	1.40	2.00	2.50	3.00
I/A	0.02	0.08	0.14	0.18	0.20	0.21

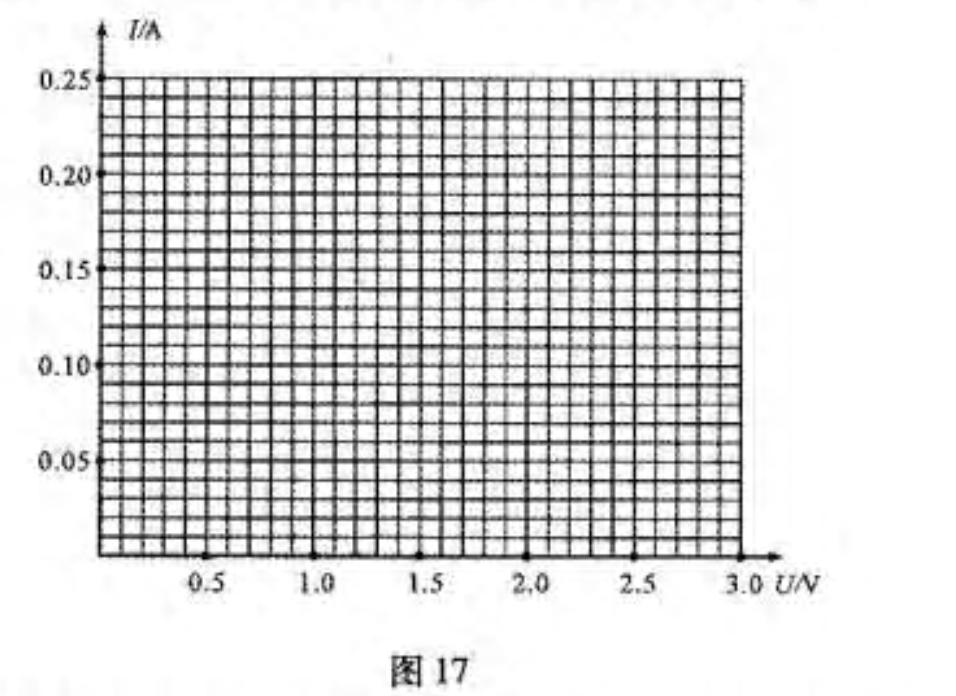

（1）楠楠根据表中的数据，画出该小灯泡的电流跟电压变化的图像，于是设计了如图17所示的坐标图。

①请你帮楠楠在坐标图中画出该小灯泡的电流跟电压变化的图像；

②从材料或图像中可知，该小灯泡的额定电流为     A，正常发光时的电阻为       Ω；

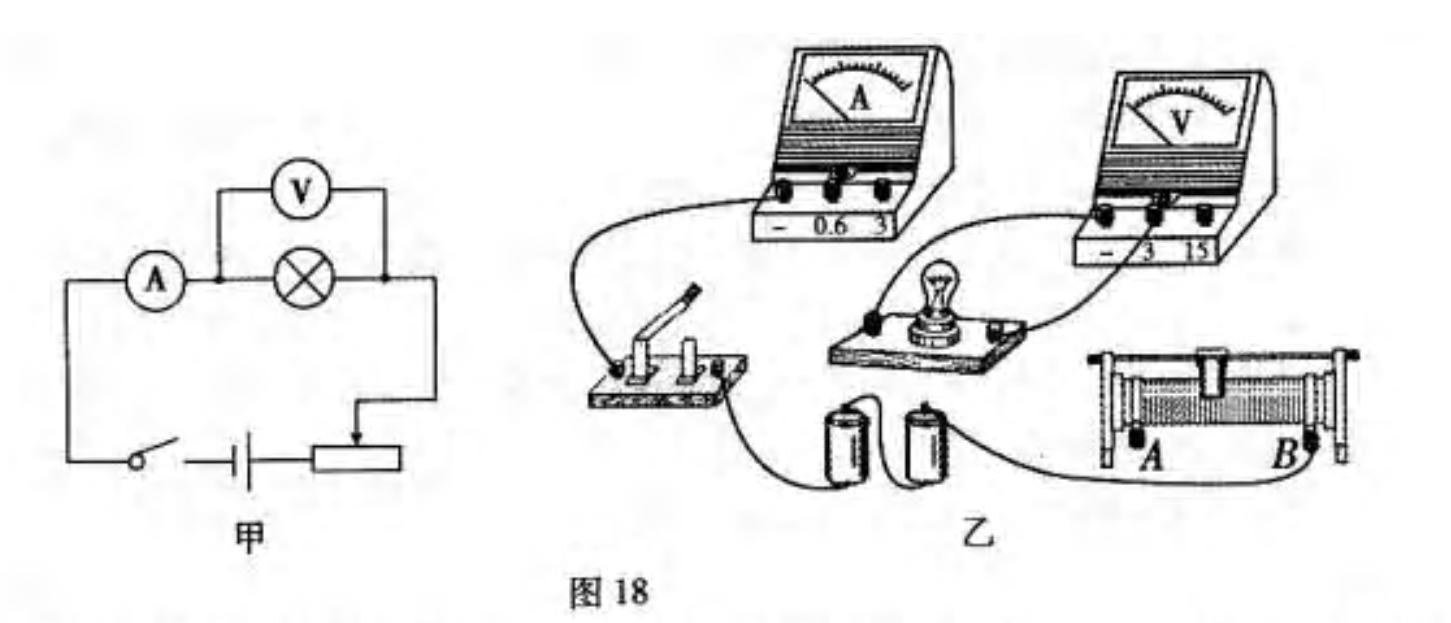

（2）楠楠还想利用初中的物理实验器材，通过实验来验证上述表格中的每一组数据是否正确，于是她又设计了入股18甲所示的电路图，同时找来了实验器材并连接了部分实物电路，其中电源用的是2节新干电池，滑动变阻器的电阻可在0~50Ω内调节。

①     请你用笔画线代替导线，按照图18所示电路图，帮楠楠将图18乙中的实物电路图连接完整；

②     闭合开关前，滑动变阻器的滑片应移到       端（选填“A或B”）；实验中，由于操作不小心等原因，导致电压表的示数变为零，电流表的示数增大，则电路可能出现的故障是                      。

③     楠楠通过这个实验来验证上述表格中的每一组实验数据的正确性，你认为楠楠能做到吗？请简要说明理由。                                                                        。
